智能保護解決方案—AI負載安全保護器
時間：2022-12-12 訪問量：4361
使用說明書
用途:當溫控器負載能力不足時，智能解決大面積安裝電壓功率問題。(每個D02/03型輸出模塊可帶阻性負載4000瓦)。

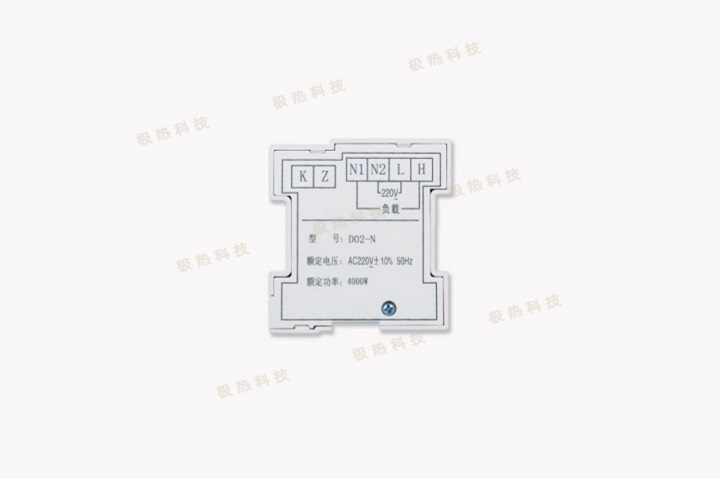

接線方法:溫控器的輸出端口“火”、“零”，分別引出0.75平方以上的電線，接入D02/03型輸出模塊的控制“KZ”端子上。輸出模塊的進線火線接于輸出模塊的“L”上，進線零線接于輸出模塊的“N2”上。負載線直接接于N1和H上。當需要多個輸出模塊同時使用時，可再由第二個負載模塊的NI點和H點直接接入下一級輸出模塊的控制“KZ”端子上。
控制方式:每一級D02/03輸出模塊的負載，啟動與停止將與溫控器的負載同時動作。

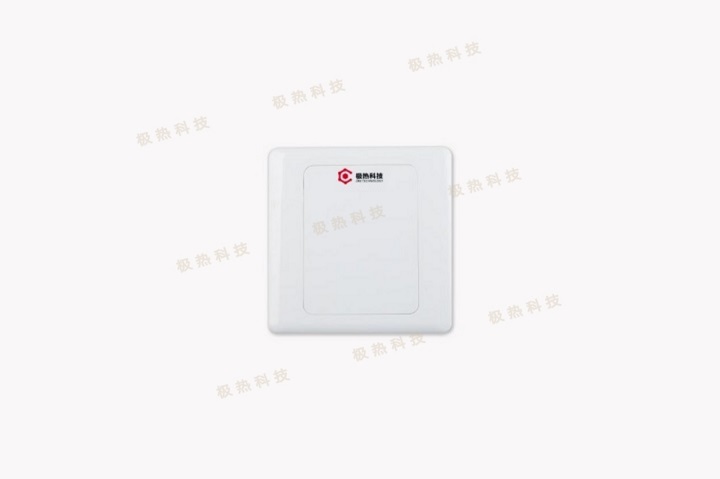

安裝方式:本負載模塊安裝于暗裝八六盒內，安裝前先按照接線圖將線接好，然后取下面殼裝飾罩，用配件中的螺絲將負載模塊固定在墻體上，最后將裝飾單扣在面殼上完成安裝。

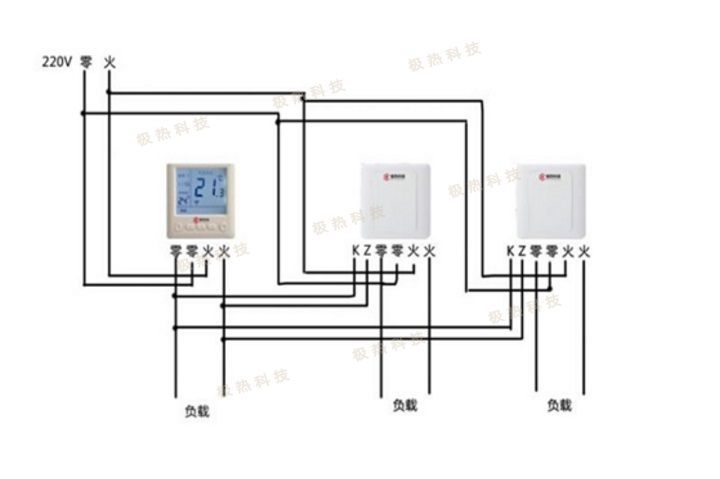

智能保護電路安裝示意圖：
